CONTADORES HOMOLOGADOS PARA LEGALIZACIÓN DE POZOS DE RIEGO
Para la Homologación, Alta y Legalización de Pozos de riego es necesaria la instalación de un contador Homologado.
Disponemos de todos los contadores Volumétricos, de Chorro Múltiple o Woltman (según el diámetro y caudal) Homologados.
Estos contadores se entregan con los correspondientes certificados de Homologación y Verificación.
Contador de Chorro Múltiple Homologado (mod. MSF) Contador Woltman Homologado (mod. WSF)
CHORRO MÚLTIPLE. Datos Técnicos (MSF , MSF-I, MSF-P):
|
Datos técnicos: ( DN ) |
15- ½” |
20 – ¾” |
25 – 1” |
30 – 1 ¼” |
40 – 1 ½” |
50 – 2” |
|
Caudal máximo (m3/h) |
3 |
5 |
7 |
10 |
20 |
30 |
|
Caudal nominal (m3/h) |
1,5 |
2,5 |
3,5 |
5 |
10 |
15 |
|
Presión máxima (bar) |
16 |
16 |
16 |
16 |
16 |
16 |
|
Longitud del contador (sin racores) mm. (1) |
165-170-190 |
170-190 |
260 |
260 |
300 |
300 |
|
Longitud del contador (con racores) mm. |
245-250-270 |
270-290 |
360 |
360 |
440 |
460 |
|
Altura del contador (con tapa abierta) mm. (2) |
185 |
185 |
200 |
200 |
210 |
220 |
|
Altura del contador (con tapa cerrada) mm. (3) |
105 |
105 |
120 |
120 |
130 |
140 |
|
Diámetro de relojería (4) |
96 |
96 |
100 |
100 |
136 |
136 |
|
Peso (sin racores) kg. |
1,500 |
1,550 |
2,750 |
2,800 |
5,100 |
7,400 |
Características principales (MSF):
Esfera Seca.
Relojería herméticamente aislada.
Protección antimagnética.
Clases metrológicas B o C.
Alta sensibilidad de arranque.
Materiales del inserto de medición especialmente resistentes a fricción y corrosión.
Visor en material plástico.
Instalación horizontal.
Versión especial para instalación vertical ascendente (-VA) y vertical descendente (-VD).
Agua Fría hasta 40ºC.
Con homologación y Verificación Primitiva CE.
Opcionalmente: Con emisor de impulsos (-I).
WOLTMAN. Datos Técnicos (WSF, WSF-I , WSF-P):
|
Datos técnicos: |
50-2” |
65-2½” |
80-3” |
100-4” |
125-5” |
150-6” |
200-8” |
250-10” |
300-12” |
|
Caudal máximo (m3/h) |
30 |
50 |
80 |
120 |
200 |
300 |
500 |
800 |
1200 |
|
Caudal nominal (m3/h) |
15 |
25 |
40 |
60 |
100 |
150 |
250 |
400 |
600 |
|

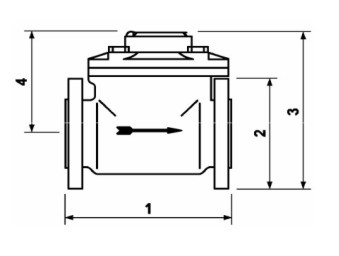

Longitud total del contador mm. (1) |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
500 |
|
Diámetro exterior de la brida mm. (2) |
165 |
186 |
200 |
220 |
250 |
283 |
340 |
406 |
460 |
|
Altura del contador (con tapa cerrada) mm. (3) |
214 |
234 |
234 |
250 |
275 |
310 |
338 |
438 |
465 |
|
Peso ( kg.) |
12 |
14,5 |
15,5 |
19 |
26 |
35 |
47 |
75 |
95 |
Características principales
(WSF):
Esfera Seca.
Relojería herméticamente aislada.
Clase metrológica B.
Permite la instalación tanto horizontal como vertical.
Cambio fácil del inserto de medición (sin desmontar carcasa).
Para agua fría (hasta 50 ºC)
Con homologación y Verificación Primitiva CE.
Opcionalmente: Con emisor de impulsos (-I).
Versión con Emisor de Impulsos (-I):
Valor estándar de impulsos 100 litros/impulso; otros valores según pedido.
Emisor de impulsos recambiable posteriormente sin romper el precinto del contador.
En todos los modelos con emisor de impulsos es posible la conexión a sistemas bus o vía radio.
Modelos de Contadores para pozos:
MSF: Contador chorro múltiple agua fría.
MSF-VA: Contador chorro múltiple agua fría para instalación vertical ascendente.
MSF-VD: Contador chorro múltiple agua fría para instalación vertical descendente.
WSF: Contador tipo woltman agua fría.
Descargar catálogo de características técnicas:
Contadores para pozos de riego
